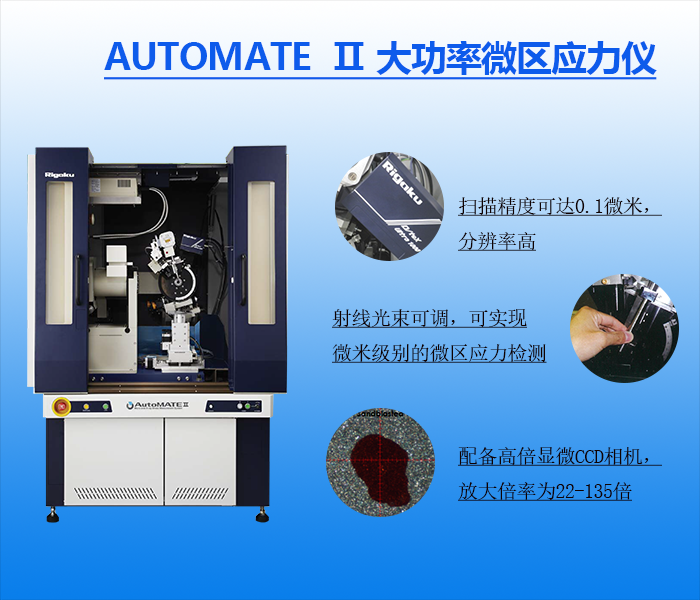

AutoMATE Ⅱ大功率微区应力仪

发布时间:2019/12/12

AutoMATE Ⅱ型应力仪是实验室专用的高精度、大功率、微区应力分析仪。检测精度能够达到±5MPa,能够对小至30微米直径区域进行微区应力分析,尤其利于对小型零部件实现快速、高精度应力分析。此外,其配置高功率且可更换式射线源,能够满足几乎所有常见多晶体金属材料的应力分析和残余奥氏体检测。

设备特点:

1、大功率射线源:

高压发生器最高功率可达3kW,配备可更换的高功率X射线管靶材,射线束单位能量密度高,能够使用大功率模式对难测材料进行应力分析;靶材寿命长、免维护。

2、先进探测器:

高分辨率:衍射峰分辨率可达0.02°,多种峰形拟合方式,衍射峰的定位精度高;

高动态接收范围:使用大功率射线采集而不发生数据溢出,从而提高峰形分辨效果;

大接收宽度:1024通道像素,2θ接收宽度达到20.4°,能够有效应对诸如喷丸等工艺或材料因素导致的衍射峰宽化样品的精确应力分析;

全自动探测器轨道,2θ扫描范围可达98°-168°,具备自动寻峰功能。

3、高精度双轨道测角仪结构:

测角仪为同倾法和侧倾法独立双轨道系统,可自由切换,具备摇摆功能,能够应对不同结构样品的应力检测;测角仪运动精度达到0.1μm,设备整体系统误差极小;

4、高精度XYZ自动样品台:

XYZ自动样品台机械精度可达0.1μm,能够实现样品物距和检测位置的精准定位,支持小至30微米直径区域的微区应力分析和常规应力分析;XYZ样品台能够同时设置多个检测位置,实现多点自动连续检测,绘制应力云图。

5、显微CCD相机:

设备配备高倍显微CCD相机,放大倍率为22-135倍,CCD相机与测角仪同轨道,能够实现样品的非接触式对焦、和对焦后的回转确认,相对传统对焦方式,操作更便捷、对焦精度更高,解决了微区应力检测时对焦的难题;此外,CCD相机照片还可存为检测记录,实现检测的可追溯性。

6、残余奥氏体检测功能:

软件包含标准的残余奥氏体检测分析模块,利用全自动探测器和测角仪轨道,无需其他组件即可实现残余奥氏体的一键检测。
